Трассоискатель Ridgid SeekTech SR-20

Обнаружение и поиск подземных магистралей коммунального снабжения с помощью трассоискателя SeekTech SR-20 осуществляется быстро, точно и достоверно. Производитель: RIDGID (РИДЖИД).

Трассоискатель SeekTech SR-20 является диагностическим прибором, который осуществляет измерение электромагнитных полей, излучаемых подземными объектами. Он предназначен для оказания помощи пользователю в поиске таких объектов путем определения характеристик линий электромагнитного поля и отображения их на экране. Поскольку линии электромагнитного поля могут искажаться и иметь помехи, важно проверить места расположения поземных объектов до начала выемки грунта.

Трассоискатель SeekTech SR-20 - единственный трассоискатель, в котором применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации.

Стандартная комплектация:

• Трассоискатель SeekTech SR-20
• Маркеры и держатель стойки
• 4 элемента питания "С"-типа (щелочные)
• Пластиковый кейс для переноски
• Видеодиск для обучения (DVD)
• Руководство оператора

Трассоискатель RidgidSeekTech SR-20 предназначен:

• Для активного обнаружения коммуникаций, трассы магистрали:
  Когда есть возможность создать сигнал выбранной частоты в длинном проводнике для обнаружения местоположения проводящих труб, магистралей или кабелей, с помощью генератора сигналов (линейного передатчика сигналов), который наводит ток в проводнике, электромагнитное поле на магистрали с помощью клипс прямого соединения путем непосредственного наведения сигнала с применением зажима или наведения сигнала с помощью индуктивных обмоток, встроенных в передатчик.


  Рис. 1: Пример активного обнаружения подземных магистралей с помощью
                трассоискателя SeekTech SR-20 и генератора сигналов SeekTech ST-510.

• Для пассивного обнаружения коммуникаций, трассы магистрали:
  Осуществляет поиск электромагнитного "шума", который проникает в подземные магистрали. Электромагнитные сигналы могут попадать в подземные магистрали разными способами. Наиболее общераспространенной причиной является прямое соединение с некоторым источником сигнала. Все работающие электронные устройства, которые соединены с сетевым источником электропитания переменного тока, излучают определенный по величине электронный "шум" обратно в линии электропередач, с которыми они соединены. Например, в некоторых случаях подземные магистрали коммунального снабжения действуют как антенны трансляции радиосигналов низкой частоты и большой мощности и повторно излучают эти сигналы (например, сигналы связи и навигации подводных лодок в Англии). Такие повторно излучаемые сигналы могут быть очень полезны для поиска магистралей. Кратко говоря, частоты могут указывать на подземные проводники различными способами, и их можно находить в пассивном режиме, если электромагнитные поля достаточно сильные. Используется для обнаружения трасс электрических цепей, по которым протекает ток частотой 60 Гц (США), 50 Гц (Европа) или передаются радиочастотные сигналы.

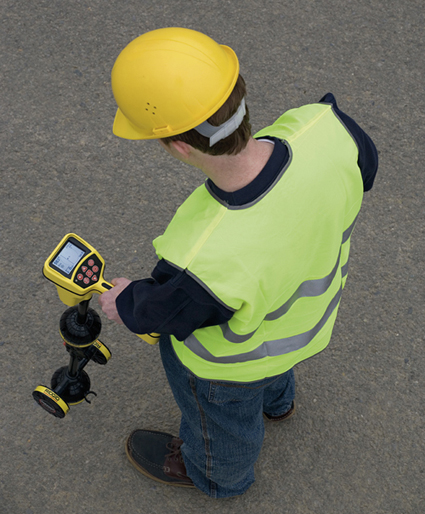

  Рис. 2: Пример пассивного обнаружения подземных магистралей
               с помощью трассоискателя SeekTech SR-20.

• Для поиска видеокамеры, оборудованой генератором (передатчиком) сигналов:
  Всех систем с инспекционными видеокамерами RIDGID SeeSnake (512 Гц). И кроме того, осуществляет поиск передатчиков сигналов 33 кГц, 640 Гц.
• Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего передатчика сигналов.
  Используется для обнаружения местоположения зондов в неэлектропроводных трубах, кабелепроводах или тоннелях или же в трассах, обнаружение местоположения которых иным способом невозможно.

Пользователь может запрограммировать любую требуемую частоту до 35 кГц!

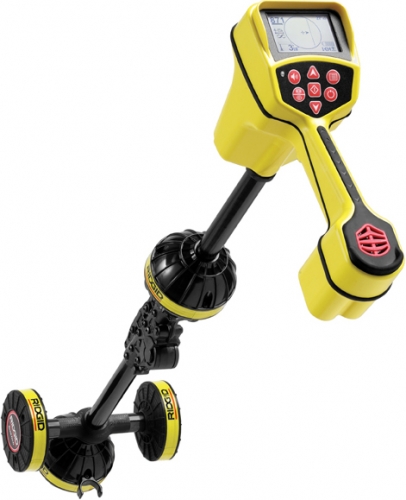

Компоненты трассоискателя SeekTech SR-20:

• Разъем последовательного порта
• Разъем USB-порта
• Наклейка с заводским номером
• Справочная информация по условным обозначениям
• Отсек батарей
• Графический дисплей
• Кнопочный пульт
• Рукоятка
• Динамик
• Стойка антенны
• Верхний антенный узел
• Складной шарнир
• Направляющие антенны
• Нижний антенный узел
• Зажим складной стойки

USB-порт / последовательный порт предназначены для загрузки нового программного обеспечения.

Графический дисплей:

• ЖК-индикатор.
• Автоматическое отображение глубины в реальном времени (даже в пассивных режимах!).
• Автоматическая подсветка.
• Вся требуемая пользователю информация выводится на один экран.
• Режим поиска нескольких коммуникаций "Omniseek": в одном режиме (пассивном) происходит поиск всех сигналов с частотой до 35 кГц. Трассоискатель автоматически выбирает наилучшую полосу частот. На один экран (см. экран "Omniseek" ниже) выводятся несколько коммуникаций (максимально 3 шт.).


  Рис. 3: Экран трассоискателя SeekTech SR-20 в режиме "Omniseek":
  Отображаются несколько линий (на рис. показаны три разные коммуникации).


• На дисплей выводятся данные в реальном времени и вся информация о получаемом сигнале.
• Увеличение значения сигнала приближения информирует о приближении к целевой линии.
• Линия на экране поворачивается, если искомая коммуникация поворачивает. Стрелка на экране указывает оператору направление движения к коммуникации: влево или вправо.

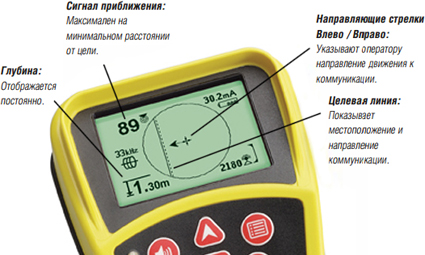

  Рис. 4: Графический дисплей трассоискателя SeekTech SR-20.

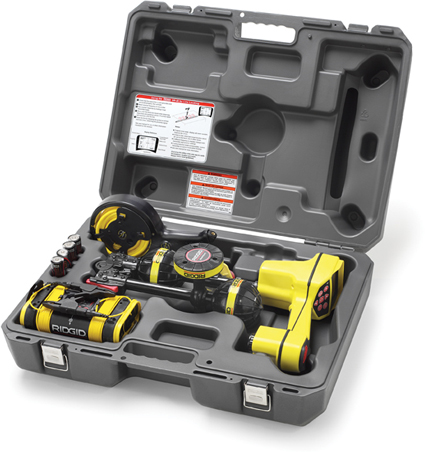

Рис. 5: Трассоискатель SeekTech SR-20 с генератором сигналов SeekTech ST-305,
              индукционными клещами SeekTech в пластиковом кейсе для переноски.
