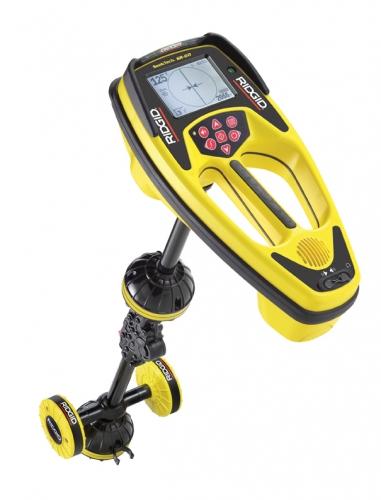

Трассоискатель SeekTech SR-60

Обнаружение и поиск подземных магистралей коммунального снабжения, трубопроводов, кабелей и зондов с помощью трассоискателя SeekTech SR-60 осуществляется быстро, точно и достоверно. Начинающие и опытные операторы с одинаковой легкостью могут пользоваться трассоискателем SeekTech SR-60. Производитель: RIDGID (РИДЖИД).

Трассоискатель SeekTech SR-60 является диагностическим прибором, который осуществляет измерение электромагнитных полей, излучаемых подземными объектами. Он предназначен для оказания помощи пользователю в поиске таких объектов путем определения характеристик линий электромагнитного поля и отображения их на экране. Поскольку линии электромагнитного поля могут искажаться и иметь помехи, важно проверить места расположения подземных объектов до начала выемки грунта.

Трассоискатель SeekTech SR-60 является единственным трассоискателем, в котором применяются многонаправленные антенны, направляющие стрелки и простой для считывания информации картографический дисплей, который быстро и точно приводит оператора к искомой коммуникации.

Преимущества всенаправленной антенны:

• В отличие от катушек, используемых во многих простых устройствах-трассоискателях, всенаправленная антенна обнаруживает магнитные поля по трем разным осям и может объединять эти сигналы в "изображение" видимой интенсивности, ориентации и направления полного электромагнитного поля.

Отличия трассоискателя SeekTech SR-60 от SeekTech SR-20:

• Намного больший по размеру дисплей.
• Повышенные частоты (максимально 93 кГц): облегчают поиск в условиях высокого сопротивления.

Стандартная комплектация:

• Трассоискатель SeekTech SR-60
• Маркеры и держатель стойки
• 4 элемента питания "С"-типа (щелочные)
• Пластиковый кейс для переноски
• Видеодиск для обучения (DVD)
• Руководство оператора


Рис. 1: Трассоискатель SeekTech SR-60 с генератором сигналов SeekTech ST-305,
              индукционными клещами SeekTech в пластиковом кейсе для переноски.

Трассоискатель SeekTech SR-60 поставляется с маркерами зонда и полюсов, которые можно использовать для маркировки места расположения полюса или зонда над землей. Имеется два (2) красных маркера для маркировки полюсов и один (1) желтый маркер для маркировки зонда. Маркеры также можно использовать для временной маркировки точек, к которым следует возвращаться при разведке целевой зоны или при трассировке магистрали.

Трассоискатель SeekTech SR-60 предназначен:

• Для обнаружения коммуникации с помощью генератора (линейного передатчика) сигналов (активное обнаружение).
• Для обнаружения коммуникации только с помощью трассоискателя (пассивное обнаружение).
• Для поиска видеокамеры, оборудованной передатчиком сигналов:
  – Всех систем с инспекционными видеокамерами SeeSnake (512 Гц).
  – Осуществляет поиск передатчиков сигналов 33 кГц, 640 Гц.
• Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего зонда.

Пользователь может запрограммировать любую требуемую частоту до 93 кГц.

Длительность работы:

• При использовании щелочных элементов питания типовая длительность работы трассоискателя SeekTech SR-60 составляет примерно от 12 до 24 часов в зависимости от громкости звука и от того, как часто включают тыльную подсветку дисплея.
• Одним из других факторов, которые влияют на длительность работы трассоискателя SeekTech SR-60, является тип батареи питания (многие новые высокопроизводительные батареи, например, "Duracell ULTRA", имеют срок службы на 10% - 20% больше, чем обычные щелочные элементы питания для приборов с большим потребляемым током).
• Работа при низких температурах также сокращает срок службы батарей.
• Если батарея сильно разряжена и не может обеспечивать надлежащее питание внутренних логических схем, на графическом дисплее трассоискателя SeekTech SR-60 могут также появляться случайные символы. Этот сбой можно просто устранить установкой в прибор заряженных батарей.
• Чтобы увеличить срок службы батареи, трассоискатель SeekTech SR-60 автоматически выключается по истечении 1 часа, если за это время не будет нажата ни одна из его кнопок. Чтобы возобновить работу с прибором, требуется просто включить его питание.

Компоненты трассоискателя SeekTech SR-60:

• Разъем последовательного порта
• Разъем USB-порта
• Наклейка с заводским номером
• Отсек батарей
• Экран дисплея
• Кнопочный пульт
• Рукоятка
• Динамик
• Стойка антенны
• Верхний всенаправленный антенный узел
• Складной шарнир
• Направляющие антенны
• Нижний всенаправленный антенный узел
• Зажим складной стойки
• Гнездо для подключения наушников


Примечание: USB-порт / последовательный порт предназначены для загрузки нового программного обеспечения.

Графический дисплей:

• Большой ЖК-индикатор.
• Автоматическое отображение глубины в реальном времени.
• Автоматическая подсветка.
• Вся требуемая пользователю информация выводится на один экран.
• Приближение к коммуникации с разных направлений дает пользователю одинаковую информацию.
• Режим поиска нескольких коммуникаций "Omniseek": в одном режиме (пассивном) происходит поиск всех сигналов с частотой до 35 кГц. Трассоискатель SeekTech SR-60 автоматически выбирает наилучшую полосу частот. На один экран (см. экран "Omniseek" ниже) выводятся несколько коммуникаций (максимально 3 шт.).


  Рис. 2: Экран трассоискателя SeekTech SR-60 в режиме "Omniseek":
  Отображаются несколько линий (на рис. показаны три разные коммуникации).

• На графический дисплей трассоискателя SeekTech SR-60 выводится вид сверху на искомую коммуникацию. Увеличение значения сигнала приближения информирует о приближении к целевой линии.
• Линия на экране поворачивается, если искомая коммуникация поворачивает. Стрелка на экране указывает оператору направление движения к коммуникации: влево или вправо.


  Рис. 3: Графический дисплей трассоискателя SeekTech SR-60.



• Работу картографического дисплея обеспечивают всенаправленные антенны.
• Представляет графический вид характеристик сигнала и вид сверху на сигнал подземного объекта.
• Применяется в качестве ориентира при трассировке подземных кабелей и трубопроводов.
• Можно использовать для повышения точности определения местонахождения зондов.
• Можно использовать для вывода дополнительной информации в сложных случаях поиска.
• Использование линий (обозначающих сигналы, измеренные верхней и нижней антеннами) и направляющих стрелок (указывающих центр обнаруженного электромагнитного поля) дает оператору графическую картинку местоположения трассоискателя, а также указывает местоположение целевой магистрали коммунального снабжения или зонда.
• На рабочем экране отображается вся информация, необходимая для понимания того, что происходит с электромагнитным полем искомого объекта – указывается интенсивность сигнала, непрерывно отображается расстояние, угол обзора сигнала и приближение к целевому объекту.
• Для получения информации, предоставляемой трассоискателем SeekTech SR-60 в каждый момент времени, потребовалось бы несколько дискретных показаний нескольких традиционных трассоискателей. Искаженное или сложное электромагнитное поле легче интерпретировать, когда вся информация выводится на один дисплей так, как это происходит в трассоискателе SeekTech SR-60.

Подробное описание трассоискателя SeekTech SR-60:

Трассоискатель SeekTech SR-60 используется для следующих задач:

Трассоискатель SeekTech SR-60 используют над землей для измерения и трассировки электромагнитных полей, излучаемых подземными или скрытыми магистралями (электрическими проводниками, например, металлическими кабелями и трубами) или зондами (активными излучающими сигнал маяками). Если электромагнитные поля не искажены, информация от измеряемых полей дает точную картину расположения подземного объекта.
Когда ситуация осложняется помехами от более чем одной магистрали или другими факторами, трассоискатель SeekTech SR-60 отображает информацию так, что выводятся многочисленные измерения обнаруженного поля. Эти данные облегчают понимание того, где имеется проблема, дают расшифровку того, плохо или хорошо определено местоположение объекта, сомнительны данные или надежны. Вместо того, чтобы просто помечать неверное место, оператор может четко увидеть, когда трудное для трассировки место требуется проанализировать еще раз. Трассоискатель SeekTech SR-60 предоставляет больше важной информации, которая требуется оператору для понимания ситуации под землей.

Какие действия не выполняет трассоискатель SeekTech SR-60:

Трассоискатель SeekTech SR-60 определяет местоположение, измеряя электромагнитные поля, окружающие проводящие объекты; он не производит непосредственного измерения подземных объектов. Трассоискатель SeekTech SR-60 предоставляет больше информации об ориентации, форме объекта и о направлении электромагнитных полей, по сравнению с другими трассоискателями, но он не может магически интерпретировать эту информацию или обеспечить такое просвечивание, которое дает исследование рентгеновскими лучами.
Искаженное, сложное электромагнитное поле в зашумленной окружающей среде требует от человека размышлений и правильного анализа ситуации. Трассоискатель SeekTech SR-60 не может изменить результаты трудной трассировки, даже если он выводит все данные об этих результатах. Опытный оператор, используя информацию,  отображенную трассоискателем SeekTech SR-60, может добиться лучших результатов в поиске путем "создания улучшенного контура поиска", изменения частоты, заземления или меняя позицию генератора сигналов (передатчика сигналов) на целевой магистрали.

Рабочие режимы трассоискателя SeekTech SR-60:

• Режим активного обнаружения трассы используется, когда сигнал выбранной частоты можно создать в длинном проводнике с помощью генератора (линейного передатчика) сигналов для обнаружения местоположения проводящих труб, магистралей или кабелей.
  – В режиме активного обнаружения трассы генератор (линейный передатчик) сигналов наводит ток в подземных магистралях. Этот активный сигнал затем отслеживается с помощью трассоискателя SeekTech SR-60. Генератор (линейный  передатчик) сигналов отличается от зонда тем, что он используется для наведения тока в токопроводящей целевой магистрали и сам не является целью обнаружения, как зонд. Генераторы (линейные передатчики) сигналов наводят  электромагнитное поле на магистрали путем прямого соединения с помощью клипс, путем непосредственного наведения сигнала с применением зажима или  наведения сигнала с помощью индуктивных обмоток, встроенных в генератор (передатчик) сигналов.
  Метод  прямого  соединения: Генератор (передатчик) сигналов прикрепляют с помощью прямого соединения металл-металл к целевому проводнику в некотором месте доступа к магистрали, например, на вентиле, на счетчике или в другой точке. Соединение между передатчиком и проводником должно быть чистым и плотным. Кроме того, генератор (передатчик) сигналов необходимо подсоединить к заземляющему штырю, обеспечивая надежный разомкнутый контур на землю. Слабое соединение с заземлением наиболее часто является причиной плохого измерительного контура обнаружения трассы. Убедитесь, что генератор (передатчик) сигналов надежно соединен с землей и имеет достаточный контакт с ней, чтобы ток протекал через измерительный контур.
  Метод индукционного зажима: Генератор (передатчик) сигналов вначале соединяют с индукционными клещами (зажимом), которыми затем охватывают трубопровод или кабель. Генератор (передатчик) сигналов запитывает индукционные клещи (зажим), которые затем наводят ток в проводнике. Обязательно проверить, что трассоискатель SeekTech SR-60 установлен в режим обнаружения трассы, и в трассоискателе SeekTech SR-60 установлена та же частота, что и в генераторе (передатчике) сигналов. Запрещается устанавливать индукционные клещи (зажим) на проводник, находящийся под напряжением. Наилучшая работа режима достигается, если оба конца проводника заземлены.
  Индукционный режим: Генератор (передатчик) сигналов устанавливают над проводником. Прямая связь отсутствует; внутренние обмотки генератора (передатчика) сигналов через землю генерируют сильное электромагнитное поле, которое наводит ток в требуемом подземном проводнике. Если в этом режиме расположить генератор (передатчик) сигналов слишком близко к трассоискателю SeekTech SR-60, может возникать индуктивная связь через воздух, это означает, что трассоискатель измеряет электромагнитное поле передатчика, а не магнитное поле целевого проводника.
  Примечание: В индукционном режиме всегда можно переместить генератор (передатчик) сигналов в другую точку вдоль целевой магистрали. В некоторых случаях это улучшает измерительный контур и обеспечивает более качественный сигнал.


• Режим пассивного обнаружения трассы используется для обнаружения трасс электрических цепей, по которым протекает ток частотой 60 Гц (США), 50 Гц (Европа) или передаются радиочастотные сигналы.
  – В пассивном режиме трассоискатель SeekTech SR-60 осуществляет поиск электромагнитного "шума", который проникает в подземные магистрали любыми доступными способами. Электромагнитные сигналы могут попадать в подземные магистрали разными путями. Наиболее распространенным способом является  прямое соединение с некоторым источником сигнала. Все работающие электронные устройства, которые соединены с сетевым источником электропитания переменного тока, излучают определенный по величине электронный "шум" обратно в линии электропередач, с которыми они соединены. Примерами таких устройств являются компьютеры, копировальные аппараты, холодильники, любые устройства с электродвигателями, телевизоры, кондиционеры и пр. Другой распространенной причиной попадания электромагнитного шума в магистраль является индукция, которая может возникать без прямого физического соединения с подземной магистралью. Например, в некоторых случаях подземные магистрали коммунального снабжения действуют как антенны трансляции радиосигналов низкой частоты и большой мощности и повторно излучают эти сигналы (например, сигналы связи и навигации подводных лодок в Англии). Такие повторно излучаемые сигналы могут быть очень полезны для поиска магистралей. Аналогично, подземные магистрали, которые проходят рядом, особенно на протяженном расстоянии, имеют тенденцию увода сигналов из одной в другую. Этот эффект более выражен на высоких частотах. Вследствие электромагнитной связи все металлические магистрали в зоне могут быть запитаны. Вследствие этого местоположение линий магистралей можно определять пассивным способом, но оказывается трудно определить, какую магистраль отслеживает трассоискатель. Электромагнитные поля расположенных рядом линий электропередач могут беспорядочно наводить в трубах сигнал частотой 60 Гц, а работа находящихся поблизости радиотрансляционных вышек может наводить сигналы других частот в телефонные линии. Кратко говоря, частоты могут указывать на подземные проводники различными способами, и их можно находить в пассивном режиме, если электромагнитные поля достаточно сильные.
  Трассоискатель SeekTech SR-60 имеет несколько настроек частот пассивного обнаружения трассы магистрали. Сетевые частоты используют для поиска сигналов, cформированных в результате передачи сигналов сетевого электропитания, обычно частотой 50 или 60 Гц. Для снижения эффектов свойственного таким системам шума от линейной нагрузки или соседних устройств на трассоискателе SeekTech SR-60 можно установить поиск кратных частот (или гармоник) основной частоты 50 / 60 Гц вплоть до частоты 4000 Гц.
  Настройка на 9-ю гармонику наиболее часто используется для поиска сигналов частотой 50 / 60 Гц. В хорошо симметрированных электрических распределительных системах высокого напряжения для поиска может оказаться лучше настройка на 5-ю гармонику. Настройки на частоты 100 Гц (в странах с частотой сети 50 Гц) и 120 Гц (в странах с частотой сети 60 Гц) особенно полезны для поиска трубопроводов, которые оборудованы системами катодной защиты с применением выпрямителей.
  Линия обнаружения трассы будет указывать искажение обнаруженного электромагнитного поля путем расфокусировки или формы в виде "облака", которые пропорциональны такому искажению. Такая "ответная реакция искажения" полезна при распознавании обнаруживаемого электромагнитного поля, которое искажается другими полями близлежащих металлических объектов.
  Кроме того, имеется два дополнительных диапазона радиочастот, которые помогают в пассивном поиске магистралей:
  • 4 кГц - 15 кГц (Низкие частоты)
  • 15 кГц - 35 кГц (Высокие частоты)
  Радиочастоты в диапазонах <4 кГц могут быть полезны при распознавании сигналов во время поиска магистралей в зашумленной среде. Они также очень полезны при поиске магистралей "вслепую".
  При осуществлении поиска в широкой зоне, когда местоположение целевых объектов неизвестно, одним из полезных подходов является метод выбора нескольких рабочих частот и проверка зоны по нескольким частотам по порядку с поиском значимых сигналов. Но более удобно применять поиск зонда в режиме "OmniSeek", описанный ниже.


  Рис. 4: Пример пассивного обнаружения подземных магистралей
               с помощью трассоискателя SeekTech SR-60.

• Режим зондирования используется для обнаружения местоположения зондов в неэлектропроводных трубах, кабелепроводах или тоннелях или же в трассах, обнаружение местоположения которых иным способом невозможно.
  – Трассоискатель SeekTech SR-60 можно использовать для поиска сигнала зонда (передатчика сигналов) в трубе так, чтобы определить его местоположение, находясь над землей. Зонды можно помещать на проблемный участок в трубе с помощью видеокамеры, проталкивающего кабеля или троса. Кроме того, зонд можно смывать, увлекая потоком воды, стекающей под наклоном внутри трубы. Зонды часто используют для поиска неэлектропроводных труб и кабелепроводов.
  Поиск зонда в режиме "OmniSeek": Трассоискатель SeekTech SR-60 обладает режимом "OmniSeek" с улучшенными возможностями пассивного поиска зонда. Режим "OmniSeek" представляет собой универсальный пассивный режим поиска, который может одновременно обнаруживать частоты в трех диапазонах пассивного поиска (<4 кГц, 4 - 15 кГц и >15 кГц). Отображаться будет сигнал с наибольшей величиной приближения. Это позволяет оператору сканировать зону без необходимости переключения частотных диапазонов.
  Режим "SimulTrace": Усовершенствованный режим обнаружения трассы магистрали, который позволяет одновременно отслеживать проталкиваемый кабель, излучающий сигнал частотой 33 кГц, а также обнаруживать зонд, излучающий сигнал частотой 512 кГц, который появляется на рабочей дальности трассоискателя.


Примечание: Режимы активного и пассивного обнаружения трассы идентичны за исключением используемых частот. В режиме пассивного обнаружения трассы генератор (передатчик) сигналов не используется. В общем случае, режим активного обнаружения трассы магистрали с прямым соединением более надежен, чем режим пассивного обнаружения трассы магистрали.
